| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | InterLED |
| प्रमाणन: | RoHS |
| मॉडल संख्या: | BD3-3611XX-C11 |
| न्यूनतम आदेश मात्रा: | 2000 |
| पैकेजिंग विवरण: | दफ़्ती |
| प्रसव के समय: | 3-4 सप्ताह |
| कलोर: | सफेद, लाल, नीला... | बढ़ते: | टीएचटी (थ्रू-होल टेक्नोलॉजी) |
|---|---|---|---|
| समारोह: | GRAPHICS | रंग: | सभी रंग |
| सामान्य पिन: | सामान्य एनोड / कैथोड | में निर्मित: | चीन |
| जीवनभर: | 50000 घंटे | OEM या ओडीएम: | हाँ |
| आवेदन: | इनडोर |

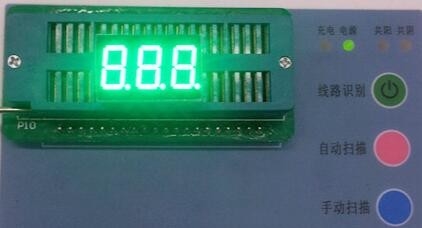

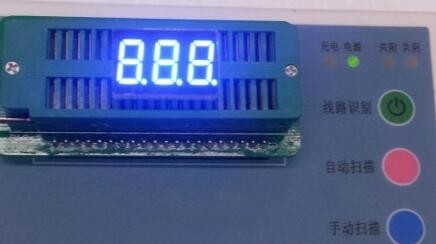

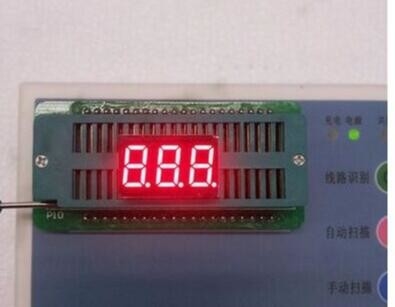

तीन अंक 0.36 इंच एसएमडी इंडोर सात सेगमेंट डिस्प्ले
विशेषताएँ
• 0.36 इंच (9.2 मिमी) अंक ऊंचाई
• लिफ्टटाइम 30000 घंटे
• RoHS कॉम्प्लाइंट।
• कम बिजली की खपत।
• पीसी बोर्ड पर आसान माउंटिंग।
विवरण
• 0.36 इंच तीन अंकीय एसएमडी डिस्प्ले
• सामान्य एनोड या सामान्य कैथोड
• उत्सर्जित रंग: शुद्ध हरा, पीला हरा, पीला, एम्बर, नारंगी, लाल, गहरा लाल
• मानक: ग्रे चेहरा, सफेद खंड।
| ■ पूर्ण अधिकतम रेटिंग (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| पैरामीटर | प्रतीक | रंग | स्थिति | रेटिंग | इकाई | ||||||||||||||||||||||||||||||
| प्रति खंड विद्युत अपव्यय | पी.डी. | नीला | ─ | 45 | मेगावाट | ||||||||||||||||||||||||||||||
| प्रति खंड अग्रेषित धारा | अगर | नीला | ─ | 15 | एमए | ||||||||||||||||||||||||||||||
| प्रति खंड यदि की डी-रेटिंग | △आईएफ | नीला | Ta≧25℃ | 0.20 | एमए/ | ||||||||||||||||||||||||||||||
| प्रति सेगमेंट पीक फॉरवर्ड करंट | आईएफपी | नीला | 1/10 ड्यूटी 10 किलोहर्ट्ज़ | 100 | एमए | ||||||||||||||||||||||||||||||
| प्रति खंड रिवर्स वोल्टेज | वी.आर | नीला | ─ | 5 | वी | ||||||||||||||||||||||||||||||
| तापमान रेंज आपरेट करना | टॉपर | ─ | ─ | -35～+85 | ℃ | ||||||||||||||||||||||||||||||
| स्टोरेज टेंपरेचर रेंज | Tstg | ─ | ─ | -35～+85 | ℃ | ||||||||||||||||||||||||||||||
| ■ इलेक्ट्रिकल/ऑप्टिकल विशेषता रेटिंग (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| वस्तु | प्रतीक | जगह | रंग | परीक्षण स्थिति | रेटिंग | इकाई | |||||||||||||||||||||||||||||
| वोल्टेज आगे बढ़ाएं | वी.एफ | प्रति सेग् | नीला या अन्य | यदि=5mA | 2.6 | 2.9 | 3.2 | वी | |||||||||||||||||||||||||||
| उलटी बिजली | प्रति सेग् | नीला या अन्य | वीआर=5वी | — | — | 100.0 | μ.ए | ||||||||||||||||||||||||||||
| चमकदार तीव्रता | चतुर्थ | प्रति सेग् | नीला या अन्य | यदि=5mA | — | 15 | — | दिल्ली नगर निगम | |||||||||||||||||||||||||||
| तरंग लंबाई | λD | प्रति सेग् | नीला या अन्य | यदि=5mA | — | 460 | — | एनएम | |||||||||||||||||||||||||||
| वर्णक्रमीय रेखा आधी चौड़ाई | △λ | प्रति सेग् | नीला या अन्य | यदि=5mA | — | 20 | — | एनएम | |||||||||||||||||||||||||||
| चमकदार तीव्रता मिलान अनुपात (खंड से खंड) | चतुर्थ-एम | — | — | यदि=5mA | — | — | 2:1 | — | |||||||||||||||||||||||||||
| ■ टांका लगाने की शर्तें: | |||||||||||||||||||||||||||||||||||
| हाथ से सोल्डरिंग | 3 सेकंड में 295℃±5℃ | ||||||||||||||||||||||||||||||||||
| डिप सोल्डरिंग | 5 सेकंड में 260℃±5℃ | ||||||||||||||||||||||||||||||||||
| स्वचालित सोल्डरिंग | 30 सेकंड में 70℃～80℃ सोल्डरिंग 5 सेकंड में 245℃±5℃ | ||||||||||||||||||||||||||||||||||
